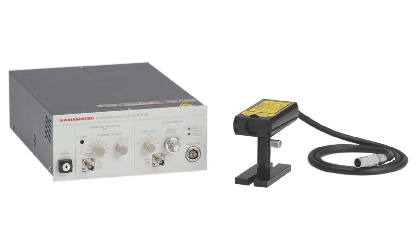

PLP-10 是利用激光二极管 (LD) 的超短脉冲光源。它由一个激光二极管头和一个控制器组成。可根据各种波长提供 12 种激光二极管头，支持在 375 nm 至 1550 nm 的宽波长范围内实现光输出。PLP-10 是测量光电检测器设备响应、光学记录设备特性或寿命测量的理想光源。可为光输出选择窗口输出或 FC 连接器输出。
50 ps 至 130 ps 半宽度（典型值）*短脉冲；高达 100 MHz 的高重复频率；稳定的输出功率和振荡时序；内置触发延迟；
用于荧光寿命测量的激发光源；用于 LIF 的激发光源；高速光电检测器的脉冲响应测量；光学记录设备的评估；光化学反应；光谱分析；POF 通信的频率特性；磁光特性评估；He-Cd / Ar 激光器备用光源；大分子新材料的评估；
型号 | M10306-21 | M10306-23 | M10306-27 | M10306-29 | M10306-31 | M10306-33 | M10306-35 | M10306-37 | M10306-39 | M10306-43 | M10306-45 |
波长 | 1310 nm | 1550 nm | 375 nm | 405 nm | 445 nm | 465 nm | 483 nm | 510 nm | 970 nm | 655 nm | 785 nm |
波长容差 | <±30 nm | <±30 nm | <±10 nm | <±10 nm | <±10 nm | <±10 nm | <±10 nm | <±10 nm | <±20 nm | <±20 nm | <±20 nm |
半谱宽度 | <20 nm | <30 nm | <10 nm | <10 nm | <10 nm | <10 nm | <10 nm | <10 nm | <20 nm | <5 nm | <10 nm |
脉波宽度 | Max100 ps；典型值 70ps； | Max100 ps；典型值 70 ps； | Max80 ps； | Max100 ps；典型值 60 ps； | Max100 ps；典型值 70 ps； | Max100 ps；典型值 70 ps； | Max120 ps；典型值 80 ps； | Max180 ps；典型值 130 ps； | Max120 ps；典型值 80 ps； | Max100 ps；典型值 70 ps； | Max120 ps；典型值 100 ps； |
光束发散角*（典型值） | θ〃25 度（Max） | θ〃25 度（Max） | θ〃13 度（Max） | θ〃12 度（Max） | θ〃11 度（Max） | θ〃13 度（Max） | θ〃13 度（Max） | θ〃13 度（Max） | θ〃10 度（Max） | θ〃13 度（Max） | θ〃10 度（Max） |
峰值功率（窗口输出） | 典型值 20 mW；Min 10 mW； | 典型值 10 mW；Min 5 mW； | 典型值 600 mW；Min 200 mW； | 典型值 400 mW；Min 200 mW； | 典型值 160 mW；Min 80 mW； | 典型值 180 mW；Min 80 mW； | 典型值 150 mW；Min 70 mW； | 典型值 50 mW；Min 20 mW； | 典型值 400 mW；Min 200 mW； | 典型值 50 mW；Min 20 mW； | 典型值 70 mW；Min 30 mW； |

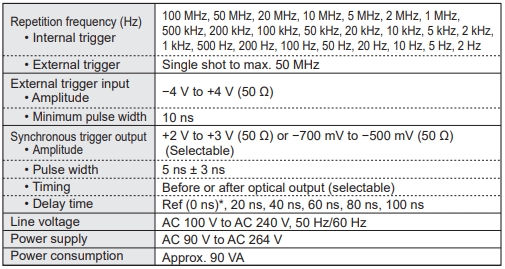

重复频率：内部触发器 | 100 MHz、50 MHz、20 MHz、10 MHz、5 MHz、2 MHz、1 MHz、 | ||||||||||
重复频率：外部触发器 | 单发到Max 50 MHz | ||||||||||
外部触发器输入：振幅 | - 4 V 至 + 4 V (50 Ω) | ||||||||||
外部触发器输入：min脉波宽度 | 10 ns | ||||||||||
同步触发器输出：振幅（可选） | + 2 V 至 + 3 V (50 Ω) 或 - 500 mV 至 - 700 mV (50 Ω)（可选） | ||||||||||
同步触发器输出：脉波宽度 | 5 ns ±3 ns | ||||||||||
同步触发器输出：时间 | 光输出之前或之后（可选） | ||||||||||
同步触发器输出：延迟时间 | 基准值 (0 ns)*1、 20 ns、40 ns、60 ns、80 ns、100 ns | ||||||||||
线路电压 | 交流 100 V ～ 交流 240 V、50 Hz/60 Hz | ||||||||||
电源 | 交流 90 V ～ 交流 264 V | ||||||||||
功耗 | 约 90 VA | ||||||||||
*使用窗口输出典型值 θ⊥ 测量：带有“小心”标记上表面的激光二极管头的值。
上述值使用 100 MHz 测量。这些值可根据频率进行更改。PLP 头应根据波长和输出形式进行选择，并且可以与控制器 C10196 互换。需要调整控制器的 PLP 头。FC 连接器类型配有 APC 抛光石英光纤（GI 50/ 125，2 m）。
*1基准值 (0 ns) 未定义选定基准值时同步信号和光输出的零时差。
